Ориентация просмотра будет изменена на ортогональную относительно выбранного веера. Если в текущем веере скважины уже существуют, они будут отображены на экране.
Примечание: Скважины не будут отображаться до тех пор, пока вы не перейдете в режим Редактирование вееров и не выберите веер, если только вы не активируете опцию "Всегда показывать скважины" одной из опций просмотра Скважины .
Чтобы создать веер скважин:
Ориентация просмотра будет изменена на ортогональную относительно выбранного веера. Если в текущем веере скважины уже существуют, они будут отображены на экране.
Нажмите на кнопку Задать веер скважин.
Оцифруйте точку поворота. Если вы настроили ограничения бурового станка, точка поворота будет являться смещением Точка поворота стрелы, ее необходимо расположить в пределах границы выработки.
При работе с веером скважин, точка поворота для каждой скважины остается неизменной, в то время как угол для каждой скважины меняется на основании указанного диапазона угла, расстояния основания и алгоритма расстояния (шага).
Если инструмент проектирования скважины является активным, в момент проектирования скважин на экране отображается строка состояния, содержащая сведения о станке.
| Станок: | Отображаются смещения по X и Y от исходной опорной линии веера. Эти значения можно использовать в качестве ориентира при определении положения станка в пределах границ выработки. |
| Стрела: | Отображаются смещения стрелы станка по X и Y от местоположения по умолчанию. Эти значения можно использовать в качестве ориентира, если пользователь намерен изменить положение стрелы (с места по умолчанию) перед добавлением скважин. |
| Поворот: | Отображаются смещения конечной точки поворота по X и Y от исходной опорной линии веера. |
После того как вы оцифруете точки поворота, переместите мышку в арку, чтобы определить диапазон угла, который будет использовать веер скважин.
Если вы установили ограничение бурового станка в диалоговом окне Опции проектирования буровых вееров:
При проектировании новых скважин вокруг курсора появляется контурная линия бурового станка. Она представляет собой сплошную линию в случае, если станок находится в пределах выработки (что является верным местоположением). Если часть линии попадает за пределы выработки, на экране отображается пунктирная линия.
Вы можете использовать клавиатуру для того, чтобы переместить вращающуюся часть станка при проектировании новых скважин в проекте буровых вееров.
В Визексе вы можете использовать стрелки на клавиатуре, чтобы перемещать выбранные стринги на плоскости экрана на величину заданного шага перемещения, либо на величину заданного шага перемещения и множителя шага перемещения.
Стрелки Вверх и Вниз перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси Y. Стрелки Вправо и Влево перемещают выбранный стринг в положительном или отрицательном направлении вдоль оси X.
Клавиша CTRL может использоваться в комбинации с клавишами стрелок, чтобы изменить шаг перемещения следующим образом:
Примечание: Шаг перемещения и Множитель шага перемещения задаются в опциях Редактирования стрингов (Сервис | Опции | Визекс | Редактор стрингов). Шаг перемещения по умолчанию равен 1,0. Множитель шага перемещения по умолчанию равен 10.
Например, если шаг перемещения установлен на 1, а множитель шага перемещения установлен на 10, с помощью клавиш направления (стрелок) вы переместите вращающуюся часть станка на 1, а используя клавишу CTRL+клавишу направления, вы переместите ее на 0,1.
Форму станка также можно вращать с помощью клавиш направления:
После того как вы выбрали проверенное местоположение точки поворота и нажали на кнопку мыши, фигура станка закрепляется в этом положении. По мере движения мыши вокруг, стрела фигуры станка вращается вокруг точки поворота стрелы, изменяя прорисовку фигуры.
После того как вы отредактируете точку поворота и углы скважины, вам необходимо произвести небольшую проверку фигуры станка, чтобы убедиться в том, что его вращение стрелы/позиция станка является верным.
При работе с веерами фигура станка продолжает вращаться вокруг точки поворота стрелы и отображается сплошной линией, если направление конца скважины является допустимым для фигуры станка.
Примечание: Если вы отпустите кнопку мыши в неверном положении станка/стрелы с основанием на направлении скважины, инструмент не будет работать. В этом случае вам необходимо выбрать верное направление и нажать на кнопку мыши.
По мере создания веера скважин, вы также можете производить привязку имеющихся точек поворота или скважины. См.: Привязка

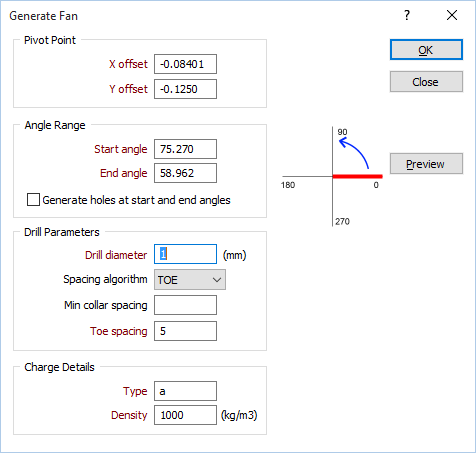

После того как вы отпустите кнопку мыши, на экране появится диалоговое окно Задать веер:
Укажите диаметр бурения, шаг основания и алгоритм расстояния, которые будут применяться при создании веера. Диаметр бурения выражается в миллиметрах. Шаг основания выражается в миллиметрах. См.: Алгоритмы шага между скважинами
При создании не параллельных скважин вы можете задать минимальное расстояние между устьями, которое представляет собой минимальное расстояние между скважинами вдоль границы ВЫРАБОТКИ. Если расчетное расстояние меньше минимального расстояния между устьями, то вместо него применяется минимум.
При необходимости, скорректируйте местоположение точки поворота. Отображаемые на экране координаты представляют собой смещение от стринга выработки. Точка поворота измеряется от точки пересечения стринга выработки с плоскостью бурового веера ("осевая линия" выработки).
Диапазон угла рассчитывается автоматически на основании арки, которую вы определили в графическом дисплее.
При желании, прежде чем задать веер, вы можете изменить значения начального и конечного угла.
Углы измеряются относительно просмотра от положительной оси Y в направлении против часовой стрелки.
Выберите опцию Создать скважины на начальных и конечных углах, чтобы убедиться в том, что скважина будет создана на обоих углах независимо от шага основания. Если выбрана эта опция, параметр Сетка бурения не соблюдается с абсолютной точностью, и веер состоит из скважин, которые наиболее близко подходят по расстоянию к шагу бурения. Расстояние между углами также обновляется автоматически и отражает фактическое расстояние.
Укажите параметры типа и плотности взрывчатых веществ в кг/куб.м), которые будут использоваться для заряда. Информацию о заряде можно включить в отчет или чертеж веера.
Нажмите на кнопку Предварительный просмотр, чтобы предварительно просмотреть создаваемые скважины.
В заключение, щелкните по кнопке ОК и задайте веер скважин.
Вы не ограничены созданием одного веер скважин. Вы можете создать несколько вееров и, если это необходимо, объединить их с параллельными скважинами. Для упрощения этого процесса, вы можете произвести привязку к имеющейся точке поворота или скважине. См.: Привязка
Примечание: Вы можете использовать мышку для перемещения и вращения скважин, однако мы рекомендуем вам корректировать положение и угол выбранных скважин в окне Свойства.
Если вам необходимо изменить положение и угол нескольких скважин, вы можете использовать инструмент Изменить несколько скважин в панели инструментов Проектирование буровых вееров. В зависимости от изменений, которые вы хотите произвести, возможно будет проще удалить эти скважины и воспроизвести их с помощью опций Создания, представленных в панели инструментов.
