Стринги | Правка

Большинство опций панели инструментов Редактор стрингов доступны в меню Стринги | Правка или в меню правой кнопки мыши (Опции контекстного меню Визекса). Значительное количество операций редактирования может быть выполнено с помощью мыши (Операции, выполняемые в Визексе с помощью мыши).

Отображение инструментов будет зависеть от ширины окна приложения и от опций, которые вы выберете при настройке панели инструментов.

Для того чтобы быстро открыть или закрыть панель инструментов, щелкните правой кнопкой по пустому пространству под строкой меню, а затем выберите из контекстного меню панель инструментов. Вдоль списка панелей инструментов, которые в настоящий момент активны, расположены окошки с флажками.

Выберите инструмент Режим привязки, чтобы включить или отключить Режим привязки . Вы также можете использовать клавишу S.
  Для переключения между режимами используйте клавишу SHIFT + S. Опции привязки Точка, Линия, Сетка и Пересечение могут быть выбраны из меню инструмента. В меню можно выбрать опции Точка, Линия, Сеть, Пересечение, Поверхность и Перпендикулярная привязка. Режим привязки работает лишь с определенными слоями, имеющими статус привязки (Статус привязки).
Нажмите на Инструмент между для того, чтобы включить или выключить Инструмент Между . Для активации и отключения режима Между также можете использовать клавишу B. Для того чтобы осуществлять переход между объектами в режиме Между, используйте клавиши SHIFT + B.
Нажмите на инструмент Вставить точки для включения/отключения режима Режим Вставить точки. Для активации и отключения режима привязки вы можете использовать клавишу "I". Вы можете перемещать с помощью курсора мыши выбранные точки в новое положение в просмотре (Переместить точки на стринге).
В режиме Вставить точки курсор мыши изменяет свой внешний вид при наведении курсора на стринг. Нажмите на стринг для добавления новой точки.
  Нажмите на стринг для добавления новой точки. Если вы выбрали стринг, в меню по правой кнопке мыши вы можете вставить одновременно несколько точек на заданном интервале (Вставить точки).
Выберите инструмент Новые точки для создания новых точек. Для завершения работ, выполните двойное нажатие или нажмите клавишу Esc. Данный инструмент будет неактивным, если точки не выбраны как Активный слой.
Нажмите Новый стринг для создания нового стринга. Вы также можете использовать клавишу N, чтобы начать новый стринг. Длина, азимут, наклон и градиент % стринга отображаются в строке состояния.
  Для завершения работы со стрингом дважды щелкните мышкой (когда вы оцифровываете последнюю точку) или нажмите клавишу Esc. Данный инструмент будет неактивен в Режиме ограничения стрингов.
Нажмите Новый полигон для создания нового замкнутого стринга. Или же нажмите клавишу 'N' для создания нового полигона. Данный инструмент будет доступен только при работе с контурами.
  Для завершения работы со стрингом дважды щелкните мышкой (когда вы оцифровываете последнюю точку) или нажмите клавишу Esc. Новый стринг будет замкнут автоматически.
Выберите опцию из меню инструмента Новый круг, чтобы оцифровать новый круг с угловым радиусом (Круг с угловым радиусом ) или новую описанную окружность (Описанная окружность ).

Выберите инструмент Новый эллипс, чтобы начать оцифровку эллипса. После оцифровки трех точек на экране появится диалоговое окно Свойства эллипса, в котором вы можете произвести корректировку размера и положения эллипса. Смотрите: Эллипс
Выберите опцию из меню инструмента Новая арка, чтобы указать точки новой дуги с угловым радиусом (Дуга с угловым радиусом ) или новой описанной арки (Описанная арка).


Щелкните по кнопке Новый симметричный полигон для оцифровки радиуса круга, на основании которого будет построен полигон. Вы можете задать начальный угол и количество точек (сторон) полигона.
  Смотрите: Симметричный полигон
Выберите опцию из меню инструмента Новый прямоугольник, чтобы оцифровать дугу с угловым радиусом (Прямоугольник по двум точкам) или описанную арку (Прямоугольник по трём точкам ).

Используйте кнопку Динамический ввод, чтобы активировать или отключить режим Динамический ввод . Выберите Абсолютный режим, чтобы задать абсолютные координаты, или Относительный режим, чтобы задать координаты относительно предыдущей точки.
  Кроме этого, вы можете работать в режимах ввода Прямоугольных или Полярных координат.

Нажмите на кнопку Курсор CAD, чтобы включить/отключить режим просмотра Курсор CAD .
Используйте инструмент 3D Угол и Расстояние, чтобы указать азимут и расстояние для следующего сегмента при оцифровке стринга. Расстояние измеряется с использованием фактического расстояния 3D (с учетом превышения). В диалоговом окне 3D угол и расстояние задайте расстояние, значение уклона и единицы измерения уклона.
Используйте инструмент 2D Угол и Расстояние, чтобы указать азимут и расстояние для следующего сегмента при оцифровке стринга. Расстояние измеряется с помощью горизонтального расстояния (спроецированного на плоскость). В диалоговом окне 2D угол и расстояние задайте расстояние, значение уклона и единицы измерения уклона

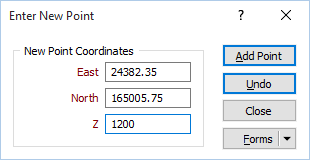

Нажмите на кнопку Ввести точку с клавиатуры для ввода координат известной точки при создании нового стринга. На экране появится диалоговое окно с предложением указать координаты X, Y и Z.


Используйте инструмент Наклон, чтобы установить уклон (и единицы уклона) при оцифровке стрингов на дисплее. Смотрите: Контроль уклона
Нажмите на кнопку Кривая для того, чтобы присоединить кривую к концу текущей линии. Смотрите: Присоединить кривую и Вставить кривую

Используйте опцию Продолжить стринг, чтобы присоединить точки к одному из концов стринга. Если вы выберете инструмент Продолжить стринг в панели инструментов Редактор стрингов, точки будут присоединяться к последней точки стринга. Как вариант, вы можете использовать меню по правой кнопке мыши и выбрать опцию Продолжить. По мере того как вы перемещаете и присоединяете точку, новый сегмент отображается в виде соединительной лини.

Для продления стринга и ограничения новой точки в направлении последнего сегмента удерживайте клавишу CTRL.

Для продления стринга и ограничения точки в перпендикулярном направлении к последнему сегменту удерживайте клавишу SHIFT.

Для продления стринга и ограничения стринга в направлении оси просмотра, удерживайте клавиши x, y, z, u или v.
Используйте инструмент Замкнуть стринг для того, чтобы закрыть выбранный (открытый) стринг. Начальная и конечная точки стринга будут соединены новым сегментом.

Дополнительные опции доступны в меню Стринги | Правка. Вы можете использовать инструменты, доступные в панели Инструменты редактирования стрингов .
