Выберите опцию главного мню Просмотр | Скважины | Траектория (или дважды щелкните левой кнопкой мыши по типу форм Скважины > Траектория в панели Наборы форм Визекса), чтобы отобразить в Визексе траекторию скважины.
Примечание: Вы также можете указать размер и степень сглаженности цилиндров, отображенных вдоль солида по траектории.
Координаты траектории создаются автоматически при создании Базы данных скважин. База данных содержит устья и (выборочно) данные инклинометрии, необходимые для создания координат.
Двойным нажатием (F3) левой клавиши мыши выберете из списка Баз данных скважин базу в текущем проекте. Вы также можете щелкнуть правой кнопкой мыши и в контекстном меню отметить опцию Выбрать. Кроме этого, у вас имеется возможность Редактировать свойства существующей базы данных или создать Новую базу данных.
Отметьте флажком окошко Фильтр, если вы хотите применить фильтр к базе данных. Введите номер фильтра в соседнем поле. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.
Выберите эту опцию, если вы намерены отображать траекторию с помощью толщины линии или с помощью цилиндра, используя цвет по умолчанию или необходимую вам цветовую кодировку.
Двойным нажатием левой кнопки мыши (F3) выберите цвет, который будет использоваться, если опция цветной кодировки не выбрана.
Выберите толщину линии из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).

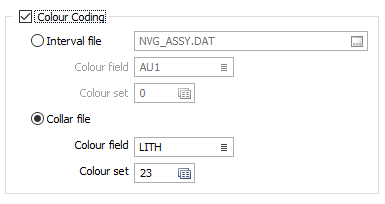

Вы можете применить цветовую кодировку к траектории с использованием значений полей в Файле интервалов, либо используя значения полей в Файле устьев.
Если вы решили применить цветовую кодировку к траектории с помощью значений полей в Файле интервалов, введите или дважды щелкните мышью для выбора имени этого файла.
Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.
| Формат | Пример |
|---|---|
| R,G,B | 89,169,215 |
| HTML Hex | #59A9D7 |
| Hex | 0x59a9d7 |
| int | 5876183 |
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
By design the Forms button is not available for loaded Vizex layers (i.e. when opening the form set properties of a layer in the Display Pane). In Vizex, the Forms button is only available for new forms opened via the Display | Vizex menu (or by double-clicking on a form type node in the Vizex Forms Pane).
Click the Save button to save the changes you have made to the form set.
Click Save As to save your changes as a new form set. Save As will default to the first available form set number.
Click Clear to clear all settings in the form, this will load the default form set and, in the case of tabbed forms, set the first tab as the active tab.
Опция Показывать глубину выработок
Показывать данные вдоль скважин
Опция Показать точки пересечения с разрезом
